ابزارگیر مدول (Module)؛ راهکاری برای کاهش Runout و افزایش عمر ابزار برشی

در فرآیندهای ماشین‌کاری دقیق، یکی از چالش‌های کلیدی، کنترل انحراف محوری یا همان Runout ابزار است. لنگی ابزار یا Runout باعث ایجاد تماس غیر یکنواخت ابزار با قطعه‌کار شده و می‌تواند به کاهش دقت، سایش زودرس و حتی شکست ابزار منجر شود.

ابزارگیرهای سنتی مانند کولت‌ها یا گیرش از بغل (Side Lock Chuck) ، توانایی تنظیم دقیق Runout را ندارند. اما ابزارگیرهای مدول (Module Tool Holders) با طراحی مهندسی پیشرفته، امکان تنظیم دقیق Runout به صورت میکرونی را فراهم می‌کنند.  این ویژگی به اپراتور اجازه می‌دهد تا ابزار را دقیقاً در راستای محور چرخش تنظیم کند و از مشکلات ناشی از انحراف جلوگیری کند. این کار با استفاده از پیچ های تنظیم که در قسمت نری و مادگی هولدرهای مدول تعبیه شده است انجام می شود.

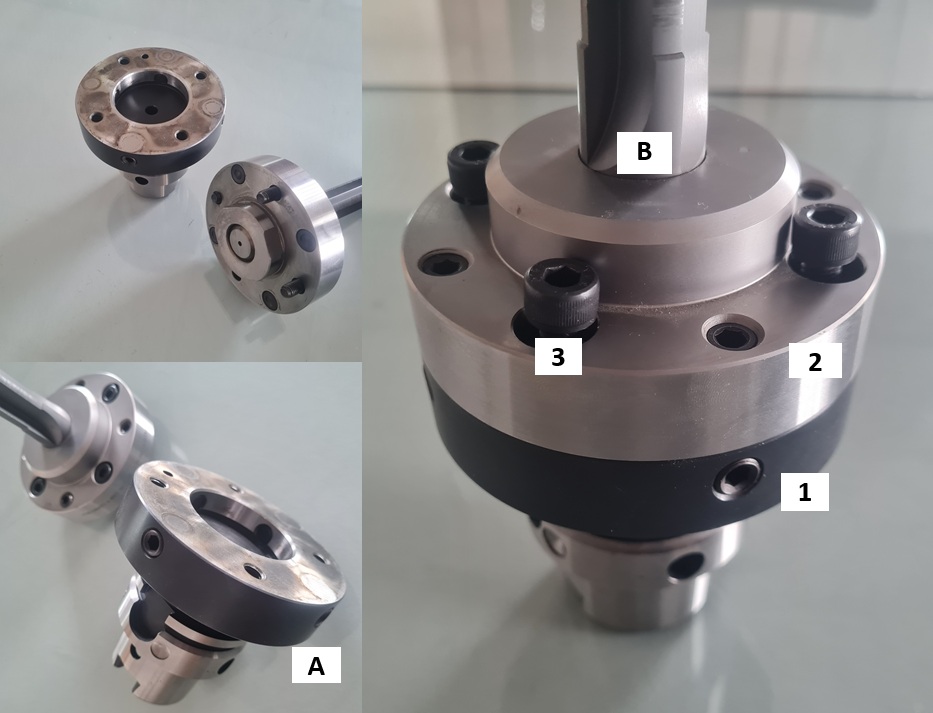

در تصویر زیر مجموعه ابزارگیر مدول نمایش داده شده است که واسط بین ابزارگیر و اسپیندل دستگاه (A) از نوع HSK-A63 و سمت دیگر که ابزار برشی را در بر می گیرد از نوع Shrink Fit (B) است. در این مجموعه با استفاده از  پیچ های شماره 1، ابزار در مرکز ابزارگیر تنظیم می شود. توسط پیچ های شماره 2، لنگی نوک ابزار رفع می شود و با استفاده از پیچ های شماره 3 مجموعه مدول به صورت کامل به هم متصل می شوند. با استفاه از این مکانیزم لنگی ابزار به حداقل می رسد.

تصویر ابزارگیر مدول قابل تنظیم Runout در ماشین‌کاری CNC

ابزارگیرهایی با قابلیت تنظیم Runout برای افزایش دقت ماشین‌کاری

جهت کسب اطلاعات بیشتر در خصوص دقت ابزارگیرهای متعارف کلیک کنید.



مزایای استفاده از سیستم مدول

  • افزایش دقت ماشین‌کاری

کاهش Runout باعث تثبیت لبه‌ی برشی ابزار در موقعیت صحیح می‌شود و در نتیجه قطعات با دقت ابعادی، تلرانس های بسته تر و کیفیت سطح بالاتری تولید می‌شوند.

  • افزایش عمر ابزار برشی

تماس یکنواخت ابزار با قطعه‌کار باعث کاهش لرزش و جلوگیری از شکست یا لب‌پر شدن ابزار می‌شود.

  • بهبود کیفیت سطح قطعه

مخصوصاً در عملیات‌هایی مانند سوراخ‌کاری و برقوکاری، کاهش Runout نقش مهمی در دستیابی به سطوح صاف و صیقلی دارد.

  • کاهش هزینه‌های نگهداری و تعویض ابزار

افزایش عمر ابزار باعث کاهش دفعات تعویض و صرفه‌جویی در هزینه‌های تولید می‌شود.



افزایش عمر ابزار PCD در ماشین‌کاری آلومینیوم با استفاده از ابزارگیر مدول

در ماشین‌کاری فلزات نرم و حساس مانند آلومینیوم، ابزارهایی مانند برقوهای PCD انتخابی ایده‌آل هستند. این ابزارها دارای سختی بالا و عملکرد بی‌نظیر در پرداخت دقیق و سرعت بالا هستند، اما نسبت به Runout بسیار حساس‌اند. استفاده از ابزارگیرهای مدول با قابلیت تنظیم دقیق، از لب‌پر شدن و شکست این ابزارها جلوگیری می‌کند. در نتیجه، عمر ابزار به‌صورت چشم‌گیری افزایش یافته و کیفیت سوراخ‌کاری حفظ می‌شود. شرکت H.Bilz آلمان در زمینه تولید انواع ابزارهای PCD فعالیت می کند و توانایی ارائه کلیه راهکارهای ماشینکاری آلومینیوم را دارد.

نکته: برای آشنایی بیشتر با ویژگی‌های آلومینیوم و ماشین‌کاری آن، پیشنهاد می‌کنیم مقاله قابلیت ماشین‌کاری در آلومینیوم را مطالعه کنید (کلیک کنید).
